Твердотельный импульсный лазер
1064 нм
модель PC-01QF (ввод излучения в волокно)
|
 |
PC-01QF - импульсный лазер, излучающий на длине волны 1064 нм, со средней выходной мощностью 660 мВт при f=30кГц, с вводом излучения в волокно.
|
 Лазер pc-01qf.pdf
|
| Технические характеристики |
| Длина волны излучения, нм |
1064 |
| Средняя выходная мощность при f=30кГц, мВт |
660 |
| Энергия в импульсе при f=4кГц, мкДж, не менее |
120 |
| Частота повторений импульсов генерации, кГц |
1-30 |
| Длительность импульса при 1000 Гц, нс |
<10 |
| Диаметр волокна, мкм |
200 |
| Длительность импульса при 1000 Гц, нс |
<10 |
| Габариты излучателя, мм |
169х48х35 |
| Габариты БПУ (блока питания и управления), мм |
260х205х80 |
| Масса излучателя, кг |
0,5 |
| Масса БПУ, кг |
1,5 |
| Напряжение питания, В |
27(±10%) |
| Ток потребления (максимальный), А |
2 (5) |

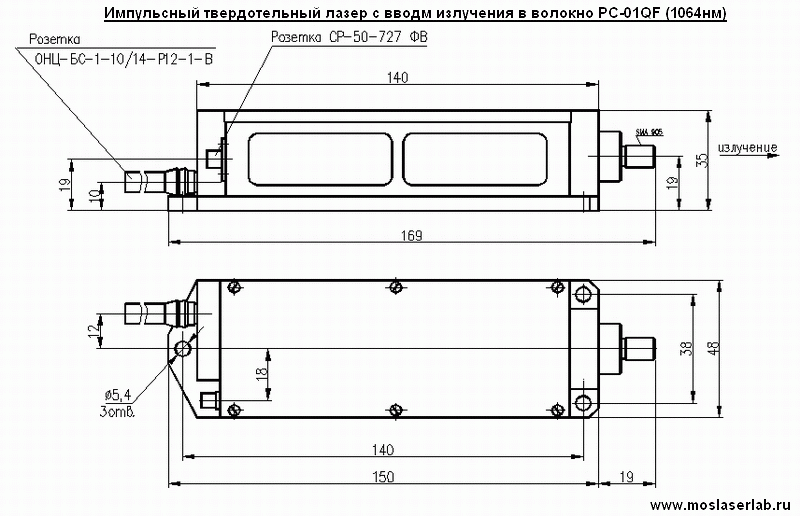

| Габаритный чертёж излучателя |
|
| Габаритный чертёж блока питания технологического типа |
|
|
