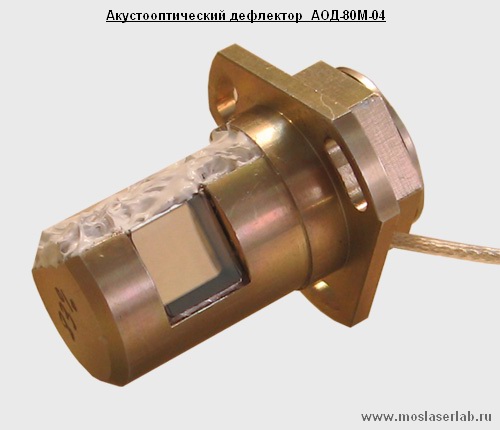

Принцип действия акустооптического дефлектора (АОД) основан на управлении пространственным положением луча в зависимости от частоты подаваемого ВЧ сигнала.
Дефлекторы применяются для формирования изображения в системах лазерного телевидения, в системах поиска и слежения за движущимися объектами, в блоках оптической памяти вычислительных машин и т.д.
|
| Технические характеристики |
| Угловое поле сканирования, градусы |
±1,5* |
| Количество разрешаемых точек |
450 |
| Световая апертура, мм |
4 |
| Диапазон управляющих частот, МГц |
64…96 |
| Параметры лазерного излучения |
| длина волны, мкм |
1,064** |
| поляризация |
линейная |
| Управляющая ВЧ мощность, Вт |
3 |
| Эффективность дифракции в полосе управляющих частот, %, не хуже |
75 |
| Тип дифракции |
анизотропный |
| Материал акустооптической ячейки |
ТеО2 |
| Габаритные размеры (ДхШхВ), [мм] |
29х24х22 |

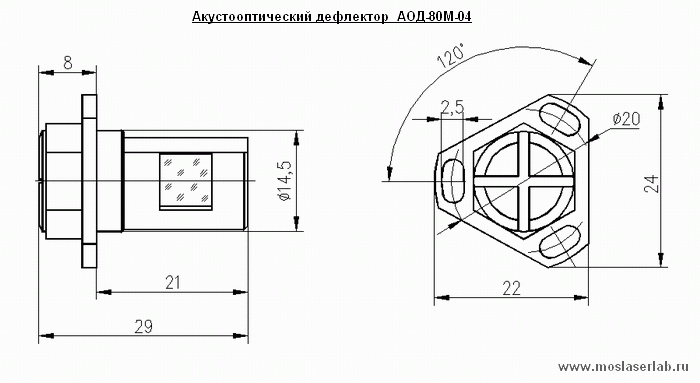

| Габаритный чертёж |
|
* - для данной длины волны
** - возможно исполнение для требуемой длины волны
|
|
Дефлектор аод-80м-04.pdf
