Формирователь оптических импульсов

модель ФОИ-1м

фои-1м.pdf

Формирователь оптических импульсов ФОИ-1м 1064 нм

Область применения

Формирователь оптических импульсов ФОИ-1м предназначен для применения в качестве опорного источника излучения в схемах контроля, поверки и аттестации лазеров и импульсных фотоприемных устройств. Возможность плавной регулировки выходной мощности в динамическом диапазоне 1000 и дополнительного выхода с ослаблением излучения в 10^-7, позволяет тестировать устройства для разных режимов работы, а наличие оптического волокна дает возможность быстро изменять конфигурацию измерительного стенда.

Технические характеристики
Излучатель
Длина волны излучения, нм	1064
Максимальная мощность на выходе прямого канала; мВт, не менее	250
Минимальная мощность на выходе ослабленного канала; нВт, не более	100
Коэффициент передачи между двумя выходами, не менее	50000
Длительность фронтов оптических импульсов; мкс, не более	2
Диаметр сердцевины волокна, мкм	200
Числовая апертура волокна	0,22
Тип выходного волоконного коннектора	SMA 905
Габаритные размеры, мм	315х90х65

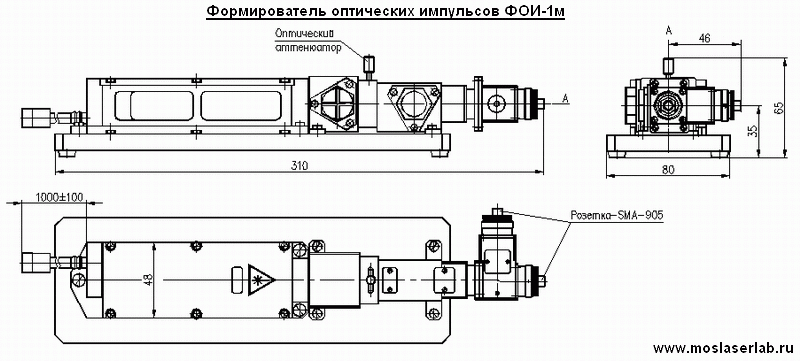

Габаритный чертёж излучателя
Модуль питания и управления (МПУ)
Напряжение питания, В	27(±10%)
Ток потребления (макс.), А	2 (5)
Габаритные размеры, мм	260х210х70
