Принцип действия лазерного маркера PC-03M с акустооптическим дефлектором основан на управлении пространственным положением лазерного пучка излучателя путем изменения во времени управляющих высокочастотных сигналов, поступающих на акустооптические дефлекторы и отклоняющих пучок в горизонтальной (Х) и вертикальной плоскостях (Y) соответственно.
|
Область применения
|
РС-03М может быть использован:
- – для лазерной локации
- – для нанесения изображений и текста на пластмассы, фольгированные лавсановые пленки и другие легкоплавкие материалы
- – для удаления окисных плёнок с поверхности металла
|
| Технические характеристики |
| Длина волны излучения, нм |
1064 |
| Средняя выходная мощность, мВт, не менее |
| на частоте f=5 кГц |
800 |
| на частоте f=10 кГц |
1300 |
| Энергия в импульсе, мкДж, не менее |
| на частоте f=5 кГц |
150 |
| на частоте f=10 кГц |
125 |
| Длительность импульсов, нс |
10 - 20 |
| Расходимость излучения, мрад, не более |
0,3 |
| Диаметр выходной апертуры, мм |
9 |
| Угол сканирования в горизонтальной и вертикальной плоскости, градусов |
±1,5 |
| Время перемещения луча в произвольную точку, мкс |
15 |
| Точность позиционирования , угл. сек |
<3 |
| Дискретность смещения, угл. сек |
<1 |
| Тип сканатора |
акустооптический |
| Число градаций пучка |
±4096 |
| Габариты излучателя, мм |
260х80х48 |
| Габариты модуля питания и управления, мм |
200х120х74 |
| Масса излучателя, кг |
1,2 |
| Масса модуля питания и управления, кг |
1,5 |
| Напряжение питания, В |
27 (±10%) |
| Ток потребления (максимальный), А |
3 (5) |
| Диапазон рабочих температур, °C |
от +10 до +40 |
| Интерфейс обмена |
RS-485 (USB) |
| Габаритный чертёж излучателя |
|

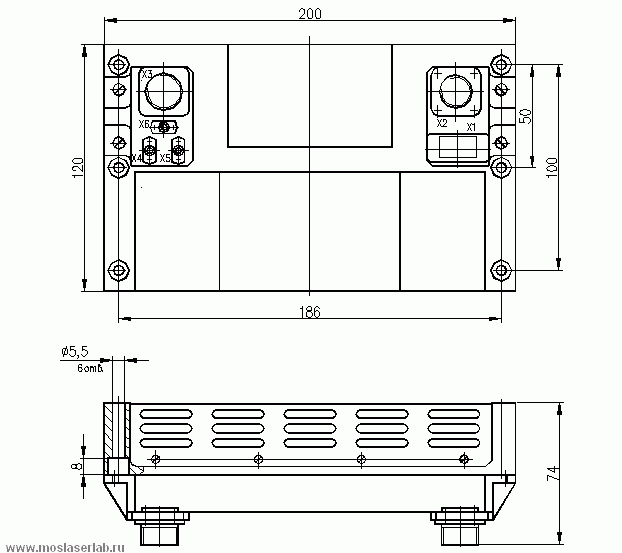

| Габаритный чертёж блока питания технологического типа |
|
|
|
|
