Твердотельный импульсный лазер
1064 нм
модель PC-01Q
|
 |
PC-01Q - твердотельный лазер с модуляцией добротности резонатора, излучающий на длине волны 1064 нм.Средняя выходная мощность при частоте следования импульсов 30кГц не менее 800 мВт.
Возможен ввод излучения в волокно.
|
 Лазер pc-01q.pdf
|
| Технические характеристики |
| Длина волны излучения, нм |
1064 |
| Выходная мощность при f=30кГц, мВт, не менее |
800 |
| Энергия в импульсе при f=4кГц, мкДж, не менее |
120 |
| Частота повторений импульсов генерации, Гц |
1-30 |
| Длительность импульса при 1000 Гц, нс |
<10 |
| Диаметр выходного пучка (1/е2), мм: |
| при телескопе 6 крат |
1,8 |
|
при телескопе 20 крат |
6 |
|
при телескопе 30 крат |
9 |
| Расходимость излучения, рад: |
| при телескопе 6 крат |
1,4*10-3 |
| при телескопе 20 крат |
3,8*10-4 |
| при телескопе 30 крат |
2,5*10-4 |
| Диапазон рабочих температур, град.С |
+10..+40 |
| Габариты излучателя, мм |
150х48х35 |
| Габариты БПУ (блока питания и управления), мм |
260х205х80 |
| Масса излучателя, кг |
0,5 |
| Масса БПУ, кг |
1,5 |
| Напряжение питания, В |
27(±10%) |
| Ток потребления (максимальный), А |
2 (5) |

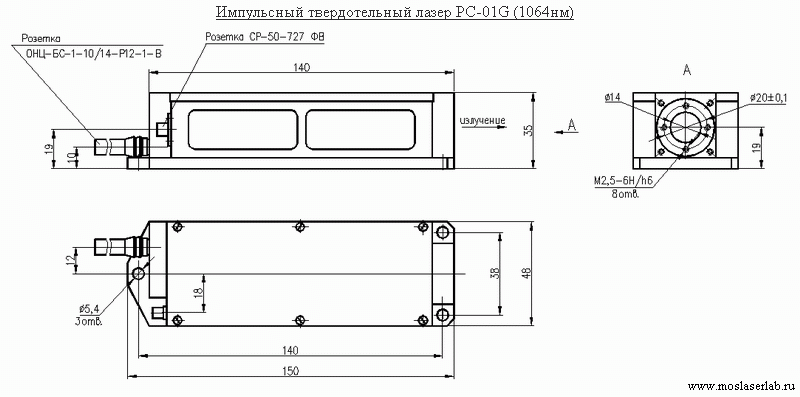

| Габаритный чертёж излучателя |
|
| Габаритный чертёж блока питания технологического типа |
|
|
