Формирователь оптических импульсов

модель ФОИ-1

фои-1.pdf

Формирователь оптических импульсов ФОИ-1 1064нм

Область применения

Формирователь оптических импульсов ФОИ-1 предназначен для применения в качестве опорного источника излучения в схемах контроля, поверки и аттестации лазеров и импульсных фотоприемных устройств. Возможность плавной регулировки выходной мощности в динамическом диапазоне 1000 позволяет тестировать устройства для разных режимов работы, а наличие оптического волокна дает возможность быстро изменять конфигурацию измерительного стенда (функциональная схема ФОИ-1)

Технические характеристики
Излучатель
Длина волны излучения, нм	1064
Максимальная мощность в непрерывном режиме; мВт, не менее	250
Длительность фронтов оптических импульсов; мкс, не более	2
Минимальная длительность импульса, мкс	4
Диаметр сердцевины волокна (значение может быть изменено по желанию заказчика), мкм	200
Длина волоконного кабеля (значение может быть изменено по желанию заказчика), м	1
Тип выходного волоконного коннектора	SMA 905
Габаритные размеры излучателя, мм	278х80х65

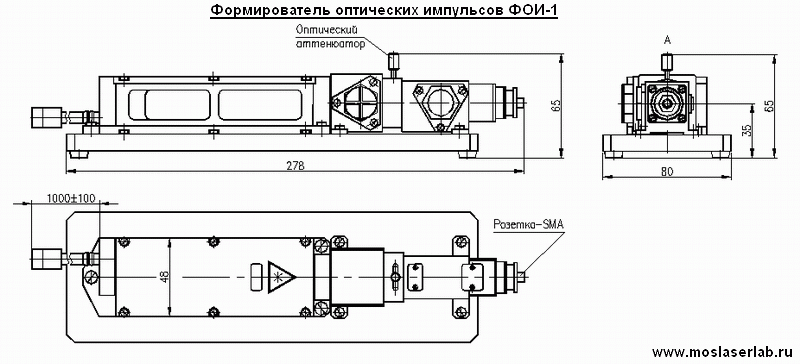

Габаритный чертёж излучателя
Модуль питания и управления (МПУ)
Напряжение питания, В	27(±10%)
Ток потребления (макс.), А	2 (5)
Габаритные размеры, мм	260х210х70
