Лазерный маркер

Микромаркирующая система РС-01М

Маркер pc-01m.pdf

Принцип действия лазерного маркера PC-01M основан на сканировании пучка твердотельного лазера, работающего в режиме модуляции добротности с помощью акустооптических дефлекторов в двух взаимно перпендикулярных плоскостях, что позволяет создавать в плоскости фокусировки излучения 2D-изображения, вид которых задается пользователем при помощи программного обеспечения.

Технические характеристики
Длина волны излучения, нм	1064
Средняя выходная мощность, мВт, не менее
на частоте f=5 кГц	330
на частоте f=10 кГц	440
Энергия в импульсе, мкДж, не менее
на частоте f=5 кГц	50
на частоте f=10 кГц	40
Частота повторений импульсов генерации, кГц	1-10
Длительность импульса при 1000 Гц, нс	<10
Диаметр выходной апертуры, мм	9
Расходимость излучения, мрад, не более	0,3
Угол сканирования, градусы	-1,5...+1,5
Линейный размер поля**, мм	26x26
Габариты излучателя, мм	240х50х48
Габариты блока управления (БУ), мм	315х200х81
Масса излучателя, кг	1,5
Масса БУ, кг	2,5
Напряжение питания, В	27
Ток потребления, А, не более	5
Интерфейс управления	USB

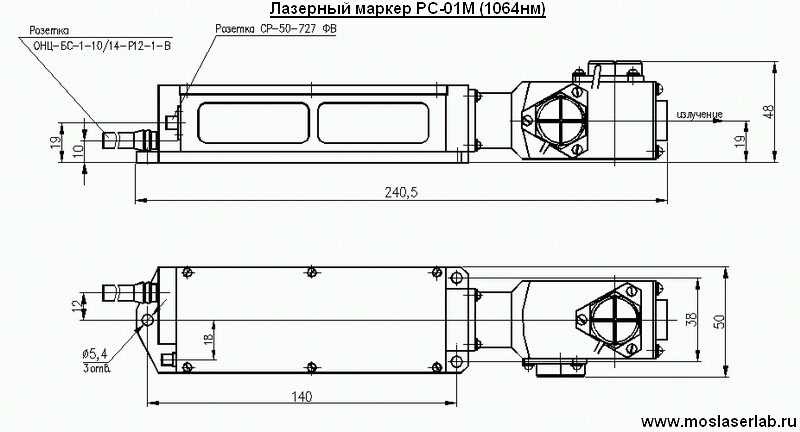

Габаритный чертёж излучателя
Габаритный чертёж блока питания технологического типа
- в режиме "Константа" *- при фокусном расстоянии линзы f' = 500 мм

Область применения

Лазерный микромаркирующий комплекс РС-01М может быть использован:

– для нанесения изображений и текста на пластмассы
– на фольгированные лавсановые пленки
– другие легкоплавкие материалы
– удаления окисных пленок с поверхности металла

При этом комплекс обладает высоким быстродействием, которое определяется количеством прожигаемых точек в наносимом изображении, умноженным на частоту следования импульсов лазерного излучения. Максимальная экспозиция достигается на частоте 4 кГц, а максимальное быстродействие на частоте 10 кГц.
