Лазерная система опорного луча
532 нм
с акустооптическими дефлекторами
модель РС-01GM
 pc-01gm.pdf
|
|
|
Принцип действия лазерной системы опорного луча PC-01GM с акустооптическим дефлектором основан на управлении пространственным положением лазерного пучка излучателя путем изменения во времени управляющих высокочастотных сигналов, поступающих на акустооптические дефлекторы и отклоняющих пучок в горизонтальной (Х) и вертикальной плоскостях (Y) соответственно.
|
Область применения
|
Лазер опорного луча, работающий в видимом диапазоне спектра (532 нм), с электронным управлением положением луча в пространстве может быть использован
– для задания базовой оси в пространстве
Возможно изготовление излучателя, с импульсным режимом работы с частотой повторения 1-30 кГц
и средней мощностью излучения до 600 мВт на длине волны 532 нм.
|
| Технические характеристики |
| Длина волны излучения, нм |
532 |
| Выходная мощность, мВт |
50 |
| Диаметр выходной апертуры, мм |
9 |
| Расходимость излучения, мрад, не более |
0,3 |
| Диапазон углов сканирования, град |
-0,75...+0,75 |
| Дискретность смещения, угл. сек |
<1 |
| Тип сканатора |
акустооптический |
| Число градаций пучка |
±4096 |
| Габариты излучателя, мм |
264х48х36,5 |
| Габариты МПУ, мм |
200х120х74 |
| Масса излучателя, кг |
0,7 |
| Масса МПУ, кг |
1,5 |
| Напряжение питания, В |
27 |
| Ток потребления, А (Amax) |
2 (5) |
| Интерфейс управления* |
USB |

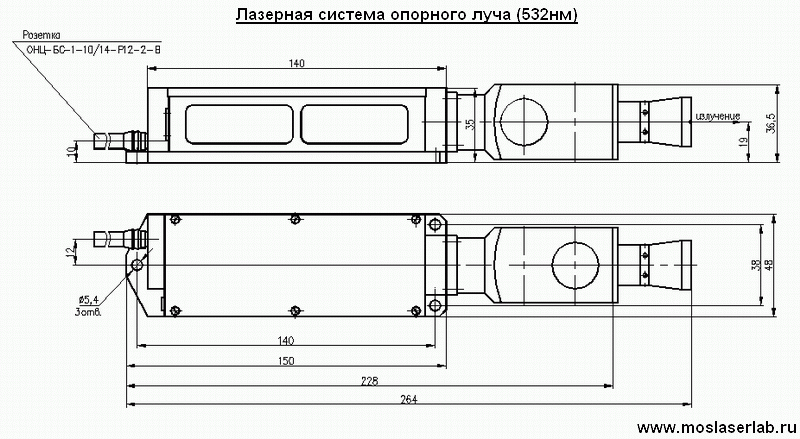

| Габаритный чертёж излучателя |
|
| Габаритный чертёж блока питания технологического типа |
|
|
* - возможно исполнение с RS–232 или RS–485 |
|
|
|
